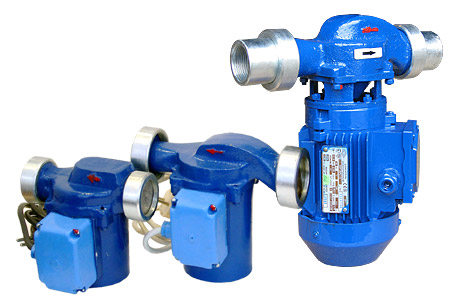

Назначение насосов ЦВЦ
Электро насосы типа ЦВЦ, насосы ЦВЦ — Т предназначены для обеспечения циркуляции воды (темпера до 60°С) с содержанием твердых механических примесей (до 0,01% массы) и размерами до 0,01 мм. Насосы ЦВЦ применяются в системах теплоснабжения и горячего водоснабжения зданий и сооружений.
Преимущества насоса ЦВЦ
За счет усиления циркуляции воды в системе местного или центрального отопления насос ЦВЦ, вмонтированный в трубопровод, дает возможность:
- улучшить обогрев индивидуальных или коллективных жилых домов, производственных помещений;
- снизить расход топлива;
- увеличить напор в трубопроводах горячего или холодного водоснабжения в верхних этажах зданий.
Условные обозначения насосов ЦВЦ
Например:
ЦВЦ-2,5-2, где:
ЦВЦ — тип электронасоса (центробежный для воды циркуляционный);
ЦВЦ-Т — с торцовым уплотнением;
2,5 — номинальная подача, м3/ч;
2 — напор, м;
Сводная таблица технических характеристик насоса ЦВЦ
Типоразмер насоса ЦВЦ | Подача, м3/ч | Напор, м | Подпор, м не менее | Максимальное давление в системе, МПа (кгс/см2) | Потребляемая мощность, Вт | Напряжение питания, В | Масса, кг |
Насос ЦВЦ 2,5 — 2 | 2,5 | 2 | 0,5 | 0,6 (6,0) | 75 | 1~220 | 3,5 |
Насос ЦВЦ 4 — 2,8 | 4,0 | 2,8 | 0,5 | 0,6 (6,0) | 110 | 1~220 | 5,2 |
Насос ЦВЦ — Т 4 — 2,8 | 4,0 | 2,8 | 0,5 | 0,6 (6,0) | 120 | 1~220 | 6,2 |
Насос ЦВЦ — Т 6,3 — 3,5 | 6,3 | 3,5 | 0,5 | 0,6 (6,0) | 220 | 3~380 | 7,2 |
Назначение и конструкция насоса 1 КМЛ
Насос типа 1 КМЛ — центробежный, горизонтальный, консольный, моноблочный с линейным расположением патрубков, предназначен для установки в системы циркулирования воды, в системы повышения давления и т.д. Материал основных частей насоса 1КМЛ — серый чугун.
Перекачиваемая жидкость насосов 1КМЛ
При помощи насосов 1КМЛ перекачивают: техническая вода (кроме морской) с pH 6-9,5, содержащая механические примеси не более 0,1% по объему и размером частиц не более 0,2мм, а также другие жидкости сходные с водой по плотности и химической активности. Температура перекачиваемой жидкости от263 до 393К (от минус 10 до +120°С).
Условные обозначения насосы 1 КМЛ
Электронасос 1КМЛ 80 — 160 — У3.1 ТУ3631-206-05747979-2002
где 1 — модификация электронасоса;
К — консольный;
М — моноблочный;
Л — линейный;
80 — диаметры входного и выходного патрубков, мм;
160 — диаметр рабочего колеса, мм
У — климатическое исполнение,
3.1 — категория размещения
Условные обозначения, принятые на графических характеристиках:
Q — подача, м3/час;
H — напор, м;
N — максимальная потребляемая мощность, кВт;
n — частота вращения, об/мин;
Сводная таблица технических характеристик насосов типа 1КМЛ
Марка агрегата | Подача, м3/час | Напор, м | Частота вращения, об/мин | Потребляемая мощность, кВт | Допускаемый кавитационный запас, м |
Насос 1 КМЛ 65-160-м | 50 | 40.00 | 2900 | 9.70 | 4.50 |
Насос 1 КМЛ 65-160 | 50 | 40.00 | 2900 | 9.70 | 4.50 |
Насос 1 КМЛ 65-160т-м | 50 | 40.00 | 2900 | 9.70 | 4.50 |
Насос 1 КМЛ 65-160т | 50 | 40.00 | 2900 | 9.70 | 4.50 |
Насос 1 КМЛ 65-160 | 50 | 34.00 | 2900 | 9.10 | 4.50 |
Насос 1 КМЛ 65-160-а | 50 | 34.00 | 2900 | 9.10 | 4.50 |
Насос 1 КМЛ 65-160т | 50 | 34.00 | 2900 | 9.10 | 4.50 |
Насос 1 КМЛ 65-160т-а | 50 | 34.00 | 2900 | 9.10 | 4.50 |
Насос 1 КМЛ 65-160-а | 45 | 30.00 | 2900 | 8.10 | 4.50 |
Насос 1 КМЛ 65-160-б | 45 | 30.00 | 2900 | 8.10 | 4.50 |
Насос 1 КМЛ 65-160т-а | 45 | 30.00 | 2900 | 8.10 | 4.50 |
Насос 1 КМЛ 65-160т-б | 45 | 30.00 | 2900 | 8.10 | 4.50 |
Насос 1 КМЛ 65-200 | 50 | 50.00 | 2900 | 14.50 | 4.50 |
Насос 1 КМЛ 65-200-м | 0.00 | 0.00 | 4.50 | ||
Насос 1 КМЛ 65-200т | 50 | 50.00 | 2900 | 14.50 | 4.50 |
Насос 1КМЛ 65-200т-м | 0.00 | 0.00 | 4.50 | ||
Насос 1КМЛ 65-200-а | 0.00 | 0.00 | 4.50 | ||
Насос 1КМЛ 65-200 | 50 | 50.00 | 2900 | 14.50 | 4.50 |
Насос 1КМЛ 65-200т-а | 0.00 | 0.00 | 4.50 | ||
Насос 1КМЛ 65-200т | 50 | 50.00 | 2900 | 14.50 | 4.50 |
Насос 1КМЛ 65-200-б | 0.00 | 0.00 | 4.50 | ||
Насос 1КМЛ 65-200-а | 0.00 | 0.00 | 4.50 | ||
Насос 1КМЛ 65-200т-б | 0.00 | 0.00 | 4.50 | ||
Насос 1КМЛ 65-200т-а | 0.00 | 0.00 | 4.50 | ||
Насос 1 КМЛ 80-160 | 100 | 32.00 | 2900 | 14.00 | 6.00 |
Насос 1 КМЛ 80-160 | 100 | 32.00 | 2900 | 14.00 | 6.00 |
Насос 1КМЛ 80-160т | 100 | 32.00 | 2900 | 14.00 | 6.00 |
Насос 1КМЛ 80-160т | 100 | 32.00 | 2900 | 14.00 | 6.00 |
Насос 1КМЛ 80-160-а | 0.00 | 0.00 | 6.00 | ||
Насос 1КМЛ 80-160-а | 0.00 | 0.00 | 6.00 | ||
Насос 1КМЛ 80-160т-а | 0.00 | 0.00 | 6.00 | ||
Насос 1КМЛ 80-160т-а | 0.00 | 0.00 | 6.00 |
Назначение и конструкция насосов 1КМ
Насос типа 1КМ — центробежный, горизонтальный, консольный, моноблочный, предназначен для установки в системы циркулирования воды, в системы повышения давления и т.д. Материал основных частей насоса 1 КМ — серый чугун.
Перекачиваемая жидкость насоса 1КМ
Техническая вода (кроме морской) с pH 6-9,5, содержащая механические примеси (не более 0,1% по объему) и размером частиц не более 0,2мм, а также другие жидкости сходные с водой по плотности и химической активности.
Температура перекачиваемой жидкости:
для электронасосов 1КМ50 и 1КМ65 — от 263 до 358К (от минус 10 до +85 С);
для электронасосов 1КМ80 и 1КМ100 — от 263 до 378К (от минус 10 до +105 С).
Условные обозначения насоса 1КМ:
Электронасос 1КМ 50 — 32 — 125 — с — У3.1 ТУ3631-216-05747979-2003
Где 1 — модификация электронасоса;
К — консольный;
М — моноблочный;
50 — диаметр входного патрубка; мм;
32 — диаметр выходного патрубка; мм;
125 — условный диаметр рабочего колеса; мм
Условные обозначения, принятые на графических характеристиках:
Q — подача, м3/час;
H — напор, м;
N — максимальная потребляемая мощность, кВт;
n — частота вращения, об/мин;
Сводная таблица технических характеристик насосов типа 1КМ
Марка агрегата | Подача, м3/час | Напор, м | Частота вращения, об/мин | Потребляемая мощность, кВт | Допускаемый кавитационный запас, м |
Насос 1 КМ 50-32-125-с | 12.5 | 20.00 | 2900 | 1.40 | 3.50 |
Насос 1 КМ 50-32-125-т | 12.5 | 20.00 | 2900 | 1.40 | 3.50 |
Насос 1 КМ 50-32-125а-с | 12.5 | 18.00 | 2900 | 1.20 | 3.50 |
Насос 1КМ 50-32-125а-т | 12.5 | 18.00 | 2900 | 1.20 | 3.50 |
Насос 1КМ 50-32-125м-с | 12.5 | 22.00 | 2900 | 1.60 | 3.50 |
Насос 1КМ 50-32-125м-т | 12.5 | 22.00 | 2900 | 1.60 | 3.50 |
Насос 1 КМ 65-50-160-с | 25 | 32.00 | 2900 | 4.30 | 3.80 |
Насос 1 КМ 65-50-160-т | 25 | 32.00 | 2900 | 4.30 | 3.80 |
Насос 1КМ 65-50-160а-с | 20 | 30.00 | 2900 | 3.10 | 3.80 |
Насос 1КМ 65-50-160а-т | 20 | 30.00 | 2900 | 3.10 | 3.80 |
Насос 1 КМ 80 — 65-160м-с | 50 | 38.00 | 2900 | 8.30 | 4.00 |
Насос 1 КМ 80 — 65-160м-т | 50 | 38.00 | 2900 | 8.30 | 4.00 |
Насос 1КМ 80-65 — 160-с | 50 | 35.00 | 2900 | 8.70 | 4.00 |
Насос 1КМ 80-65 — 160-т | 50 | 35.00 | 2900 | 8.70 | 4.00 |
Насос 1КМ 80-65-160а-с | 45 | 30.00 | 2900 | 6.60 | 4.00 |
Насос 1КМ 80-65-160а-т | 45 | 30.00 | 2900 | 6.60 | 4.00 |
Насос 1 КМ 100-80-160-с | 100 | 34.00 | 2900 | 13.60 | 4.50 |
Насос 1 КМ 100-80-160-т | 100 | 34.00 | 2900 | 13.60 | 4.50 |
Насос 1 КМ 100-80-160а-с | 90 | 28.00 | 2900 | 11.00 | 4.50 |
Насос 1КМ 100-80-160а-т | 90 | 28.00 | 2900 | 11.00 | 4.50 |
Насос 1КМ 100 — 80-160б-с | 80 | 23.00 | 2900 | 8.80 | 4.50 |
Насос 1КМ 100-80 — 160б-т | 80 | 23.00 | 2900 | 8.80 | 4.50 |
Насосы КМ (для нефтепродуктов)
Назначение и конструкция насосов КМ для нефтепродуктов
Насос центробежный консольный КM 80 — 50 — 200-Е и агрегаты электронасосные на его основе, предназначенные для перекачивания нефтепродуктов. Насосы КМ допускаются для работы на взрывоопасных производствах, на кото-рых возможно образование смесей газов и паров с воздухом, относящихся к ка-тегории ПA, ПB и группе взрывоопасности Т1, Т2, Т3 и Т4 по ГОСТ 12.1.011-90. Допускается установка насосов КМ во взрывоопасных зонах класса В-Iа, В-Iб, В-Iг, B-IIА, II-1 и II-2.
Перекачиваемая жидкость
Нефтепродукты вязкостью до 10-4 м2/с (100 сСт), температурой от 243 К до 358К (от минус 30°С до +85°С), с содержанием твердых включений не более 0,2% по массе и размером не более 0,2 мм.
Условные обозначения насосов КМ для нефтепродуктов
КM80-50-200-Е
где КM — консольный, моноблочный;
80 — диаметр входного патрубка, мм;
50 — диаметр выходного патрубка, мм;
200 — диаметр рабочего колеса (условный), мм;
У3.1 — климатическое исполнение и категория размещения.
Е — соответствует требованиям безопасности;
При поставке насоса с одним из вариантов рабочих колес по внешнему диаметру добавляется индекс:
«м» — увеличенный диаметр;
«а», «б» — уменьшенный диаметр.
Условные обозначения, принятые на графических характеристиках:
Q — подача, м3/час;
H — напор, м;
N — максимальная потребляемая мощность, кВт;
n — частота вращения, об/мин;
Сводная таблица технических характеристик центробежных насосов типа КM
Марка агрегата | Подача, м3/час | Напор, м | Частота вращения, об/мин | Потребляемая мощность, кВт | Допускаемый кавитационный запас, м |
Насос КМ 80-50 — 200Е | 50 | 55.00 | 2935 | 18.50 | 3.50 |
Насос КМ 80 — 50-200Е-а | 45 | 47.50 | 2935 | 15.00 | 3.50 |
Насос КМ 100 — 80-160Е | 100 | 33.00 | 2935 | 18.50 | 4.80 |
Насос КМ 100-80 — 160Е-а | 80 | 32.00 | 2935 | 15.00 | 4.80 |
Давление на входе в насос КМ для нефтепродуктов, мПа (кгс/см2) не более: 0,35 (3,5)
