Насос дозировочный плунжерный | Насос типа НД

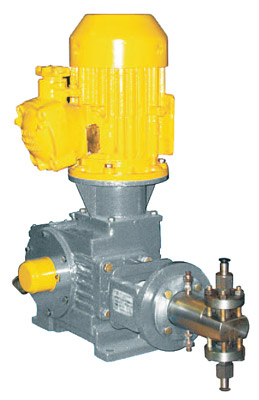

Насос дозировочный плунжерный типа НДНасосы НД и агрегаты дозировочные плунжерные типа НД предназначены для объемного напорного дозирования нейтральных и агрессивных жидкостей, эмульсий и суспензий с кинематической вязкостью от 8,5х10–7 до 8х10–4 м2/с (от 0,0085 до 8 см2/с), с температурой от 258 К до 473 К (от минус 15°С до плюс 200°С), с концентрацией твердой неабразивной фазы не более 10% по массе с максимальной плотностью частиц до 2000 кг/м3, с величиной зерна твердой неабразивной фазы не более 1% от диаметра условного прохода входного патрубка.

Дозировочные насосы НД используются практически во всех отраслях народного хозяйства: в производстве пищевых продуктов, при добыче и переработке нефти и газа, в производстве различных синтетических и других материалов и продуктов.

Насосы НД изготавливаются и имеют различия по исполнениям

По количеству плунжеров:

  • насос одноплунжерный – не обозначается;
  • насос многоплунжерный – 2; 3; 5; 6.

По назначению и конструктивным отличиям:

  • насос дозировочный без рубашки обогрева (охлаждения) гидроцилиндра – НД;
  • насос дозировочный с рубашкой обогрева (охлаждения) – НДО;
  • насос дозировочный с герметичными цилиндрами – НДГ.

По способу регулирования подачи:

  • ручное регулирование при остановленном насосе – не обозначается;
  • ручное регулирование на ходу – Р;
  • дистанционное регулирование с помощью электрического исполнительного механизма – Э;
  • дистанционное регулирование с помощью пневматического исполнительного механизма – П.

По материалу прочной части:

  • из хромистых сталей типа 20Х13 ГОСТ 5632-72 – исполнение Д;
  • из хромо-никелевых нержавеющих сталей типа 12Х18Н10Т ГОСТ 5632-72 – исполнение К.

По виду уплотнения плунжера:

  • шевронными манжетами – 1;
  • сальниковой набивкой – 2.

По конструкции узла уплотнения плунжера:

  • без подвода охлаждающей или промывочной жидкости – 3;
  • с подводом охлаждающей или промывочной жидкости – 4.

Агрегаты изготавливаются как с общепромышленными (исп. А), так и со взрывозащищенными (исп. В) электродвигателями.

Условное обозначение насоса (агрегата) НД

Насос НД – обозначение типа агрегата с регулированием подачи вручную при остановленном агрегате;

2,5 – категория точности дозирования (не указывается в обозначении агрегатов с предельным давлением свыше 250 кгс/см2);

– параметры номинального режима агрегата, записанные в виде дроби, в числителе которой подача в л/ч, а в знаменателе – предельное давление в кгс/см2;

– индекс, характеризующий материал основных деталей проточной части: К – сталь 12Х18Н9Т по ГОСТ 5632-72; Д – сталь 20Х13 по ГОСТ 5632-72;

1 – индекс, означающий отсутствие рубашки обогрева или охлаждения;

4 – индекс, характеризующий наличие подвода охлаждающей, промывочной или затворной жидкости к уплотнительному узлу проточной части;

– индекс, характеризующий степень взрывозащищенности электрооборудования: А – с электродвигателем в общепромышленном исполнении; В – с электродвигателем во взрывозащищенном исполнении.

Пример условного обозначения агрегата электронасосного дозировочного одноплунжерного с регулированием вручную при остановленном агрегате, категории точности дозирования 2,5%, с подачей 2500 л/ч и предельном давлении 10 кгс/см2, с проточной частью, выполненной из стали 12Х18Н9Т по ГОСТ 5632-72, без рубашки обогрева или охлаждения, с подводом охлаждающей, промывочной или затворной жидкости к уплотнительному узлу, с электродвигателем в общепромышленном исполнении:

НД2,5 2500/10К14А ОСТ 26-06-2003-77

Конструкции насосов и агрегатов дозировочных плунжерных

Агрегат НД состоит из привода и насоса. В качестве привода может выступать электродвигатель и мотор-редуктор.

Насос состоит из одинарного или сдвоенного механизма движения и соответствующего количества гидроцилиндров.

Механизм движения включает в себя встроенный червячный редуктор, кривошипно-шатунный механизм для преобразования вращательного движения в возвратно-поступательное и механизм регулирования длины хода плунжера. Червячный редуктор может отсутствовать (для насосов с приводом от балансира станка-качалки).

Гидроцилиндр состоит из корпуса, плунжера с уплотнением, шаровых клапанов и присоединительных патрубков.

Технические характеристики насосов и агрегатов дозировочных плунжерных

Модель насоса Подача,
л/час
Давление на выходе насоса, кгс/см2 Число двойных ходов плунжера в мин. Исполнение Тип двигателя; мощность, кВт Габаритные размеры (LxBxX), мм Масса, кг
Насос НД 0,1/63 0,1 63 3,75 Д(К)13 привод от балансира станка качалки 456х265х330 20
Насос НД 0,63/63 0,63 63 3,75 Д(К)13 460х265х330 20,7
Насос НД 0,4/63 0,4 63 30 Д(К)14(24)А АИР 63А4У3; 0,25; АИМ 63А4У2,5; 0,25 460х215х400,5 22,7
Д(К)14(24)В 520х215х441,5 32,7
Насос НД 1,0/63 1 63 30 Д(К)14(24)А 460х215х400,5 21,7
Д(К)14(24)В 520х215х441,5 31,7
Насос НД 1,6/63 1,6 63 30 Д(К)14(24)А 460х215х400,5 20,7
Д(К)14(24)В 520х215х441,5 30,7
Насос НД 10/100 10 100 100 Д(К)14(24)А 452х215х400,5 22,9
Д(К)14(24)В 502х215х441,5 34,7
Насос НД 16/63 16 63 100 Д(К)14(24)А 457х215х400,5 23
Д(К)14(24)В 507х215х441,5 34,8
Насос НД 2,5/400 2,5 400 100 Д(К)14(24)А 486х215х400,5 23,1
Д(К)14(24)В 546х215х441,5 31,9
Насос НД 25/40 25 40 100 Д(К)14(24)А 467х215х400,5 23,6
Д(К)14(24)В 517х215х441,5 35,4
Насос НД 40/25 40 25 100 Д(К)14(24)А 472х215х400,5 23,9
Д(К)14(24)В 522х215х441,5 35,7
Насос НД 63/16 63 16 100 Д(К)14(24)А 472х215х400,5 25,2
Д(К)14(24)В 522х215х441,5 37
Насос НД 100/10 100 10 100 Д(К)14(24)А 472х215х400,5 26,3
Д(К)14(24)В 522х215х441,5 37,6
Насос НД 10/400 10 400 100 Д(К)14(24)А АИР 71А4У3; 0,55; АИМ 71А4У2,5; 0,55 588х280х557,5 52,3
Д(К)14(24)В 588х280х590 62,5
Насос НД 16/250 16 250 100 Д(К)14(24)А 575х280х557,5 52,8
Д(К)14(24)В 575х280х590 62,5
Насос НД 25/160 25 160 100 Д(К)14А 570х280х557,5 64,61
Д(К)14В 570х280х590 74,31
Насос НД 40/100 40 100 100 Д(К)14А 554х280х557,5 53,3
Д(К)14В 554х280х590 63
Насос НД 63/63 63 63 100 Д(К)14(24)А 561х280х557,5 54
Д(К)14(24)В 561х280х590 63,5
Насос НД 100/40 100 40 100 Д(К)14(24)А 565х280х557,5 55
Д(К)14(24)В 565х280х590 61
Насос НД 160/25 160 25 100 Д(К)14А 540х280х557,5 66,8
Д(К)14В 540х66,8х590 76,5
Насос НД 250/16 250 16 100 Д(К)14(24)А 541х280х557,5 62,8
Д(К)14(24)В 541х280х590 72,5
Насос НД 16/400 16 400 100 Д(К)14(24)А АИР 80А4У3; 1,1; АИМ 80А4У2,5; 1,1 575х280х571,5 56,1
Д(К)14(24)В 575х280х625 69
Насос НД 25/250 25 250 100 Д(К)14А 570х280х571,5 67,91
Д(К)14В 570х280х625 80,81
Насос НД 40/160 40 160 100 Д(К)14А 572х280х571,5 55,3
Д(К)14В 572х280х625 68,2
Насос НД 63/100 63 100 100 Д(К)14(24)А 561х280х571,5 60,3
Д(К)14(24)В 561х280х625 70
Насос НД 100/63 100 63 100 Д(К)14(24)А 565х280х571,5 56,1
Д(К)14(24)В 565х280х625 71
Насос НД 160/40 160 40 100 Д(К)14А 540х280х571,5 70,1
Д(К)14В 540х280х625 83
Насос НД 250/25 250 25 100 Д(К)14(24)А 541х280х571,5 66,4
Д(К)14(24)В 541х280х625 79
Насос НД 400/10 400 10 100 Д(К)14А 580х280х571,5 66,8
Д(К)14В 580х280х625 76,5
Насос НД 25/400 25 400 100 Д(К)14(24)А АИР 80В4; 1,5; АИМ 80B4; 1,5 745х335х687,5 156
Д(К)14(24)В 745х335х717 170
Насос НД 40/250 40 250 100 Д(К)14(24)А 745х335х687,5 126
Д(К)14(24)В 745х335х717 140
Насос НД 63/160 63 160 100 Д(К)14(24)А 745х335х687,5 125
Д(К)14(24)В 745х335х717 140,4
Насос НД 100/100 100 100 100 Д(К)14(24)А 760х335х687,5 116,4
Д(К)14(24)В 760х335х717 130,4
Насос НД 160/63 160 30 100 Д(К)14(24)А 755х335х687,5 126,4
Д(К)14(24)В 755х335х717 140,4
Насос НД 250/40 250 40 100 Д(К)14(24)А 740х335х687,5 118
Д(К)14(24)В 740х335х717 132
Насос НД 400/25 400 25 100 Д(К)14(24)А 820х335х687,5 131
Д(К)14(24)В 820х335х717 145
Насос НД 630/16 630 16 100 Д(К)14(24)А 825х335х687,5 131,1
Д(К)14(24)В 825х335х717 145
Насос НД 1000/10 1000 10 100 Д(К)14(24)А 835х335х687,5 146
Д(К)14(24)В 835х335х717 160
Насос НД 40/400 40 400 100 Д(К)14(24)А АИР 90L4У3;2,2; АИМ90L4У2,5;2,2 745х335х714 131,4
Д(К)14(24)В 745х335х772 163
Насос НД 25/1100 25 1100 100 Д(К)24А АИР 100S4У3;3; АИМ 100S4У3;3 750х335х727 133,9
Д(К)24В 750х335х792 190,3
Насос НД 40/630 40 630 100 Д(К)14(24)А 745х335х727 138,9
Д(К)14(24)В 745х335х792 173,3
Насос НД 100/250 100 250 100 Д(К)14(24)А 760х335х727 136,4
Д(К)14(24)В 760х335х792 170,8
Насос НД 63/400 63 400 100 Д(К)14(24)А 745х335х727 138,9
Д(К)14(24)В 745х335х792 173,3
Насос НД 160/160 160 160 100 Д(К)14(24)А 755х335х727 140,9
Д(К)14(24)В 755х335х792 175,3
Насос НД 250/100 250 100 100 Д(К)14(24)А 740х335х727 131,9
Д(К)14(24)В 740х335х792 166,3
Насос НД 400/63 400 63 100 Д(К)14(24)А 820х335х727 144,9
Д(К)14(24)В 820х335х792 179,3
Насос НД 630/40 630 40 100 Д(К)14(24)А 825х335х727 144,9
Д(К)14(24)В 825х335х792 179,3
Насос НД 1000/25 1000 25 100 Д(К)14(24)А 835х335х727 160,9
Д(К)14(24)В 835х335х792 195,3
Насос НД 1600/16 1600 16 100 Д(К)14(24)А 814х335х727 160,9
Д(К)14(24)В 814х335х792 195,3
Насос НД 2500/10 2500 10 100 Д(К)14(24)А 845х335х727 168,9
Д(К)14(24)В 845х335х792 203,3
Насос 2НД 125/400 125 400 100 Д(К)14(24)А АИР 112М4У2,5; 5,5; АИМ 112М4У2,5; 5,5 1369х363х883 229
Д(К)14(24)В 1369х363х948 263
Насос 2НД 200/250 200 250 100 Д(К)14(24)А 1390х363х883 244
Д(К)14(24)В 1390х363х948 278
Насос 2НД 320/160 320 160 100 Д(К)14(24)А 1390х290х883 283,4
Д(К)14(24)В 1390х290х948 317,4
Насос 2НД 500/100 500 100 100 Д(К)14(24)А 1360х363х883 230
Д(К)14(24)В 1360х363х948 264
Насос 2НД 800/63 800 63 100 Д(К)14(24)А 1520х290х883 252
Д(К)14(24)В 1520х290х948 294
Насос 2НД 1250/40 1250 40 100 Д(К)14(24)А 1520х290х883 257
Д(К)14(24)В 1520х290х948 295,5
Насос 2НД 2000/25 2000 25 100 Д(К)14(24)А 1539х290х883 320
Д(К)14(24)В 1539х290х948 354
Насос 2НД 3200/16 3200 16 100 Д(К)14(24)А 1530х290х883 297
Д(К)14(24)В 1530х290х948 331
Насос 2НД 5000/10 5000 10 100 Д(К)14(24)А 1568х363х883 338
Д(К)14(24)В 1568х363х948 372
